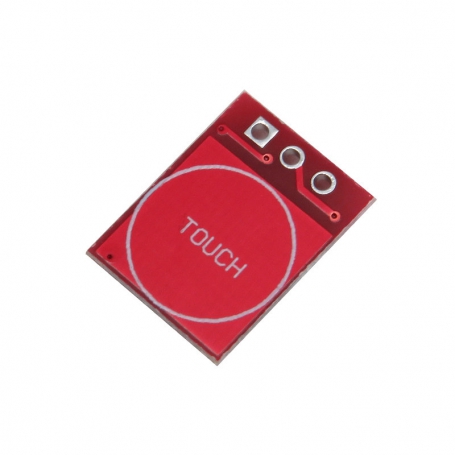

ماژول لمسی TTP223
ماژول لمسی خازنی TTP223 یکی از ماژولهای پرکاربرد در پروژههای الکترونیکی و میکروکنترلری است که امکان تشخیص لمس را بدون نیاز به کلید مکانیکی فراهم میکند. این ماژول بر پایه آیسی TTP223 طراحی شده و با استفاده از خاصیت خازنی، لمس انگشت را روی سطح سنسور تشخیص میدهد.
در حالت عادی، این ماژول مانند یک کلید دیجیتال عمل میکند. زمانی که سطح لمسی آن لمس شود، وضعیت خروجی تغییر میکند و میتوان این تغییر وضعیت را توسط آردوینو، AVR، STM32، ESP8266، ESP32 یا سایر میکروکنترلرها خواند. به همین دلیل ماژول TTP223 برای ساخت کلیدهای لمسی، پنلهای کنترلی، روشن و خاموش کردن LED، کنترل رله، پروژههای هوشمندسازی و تجهیزات DIY گزینهای ساده و کاربردی است.
یکی از مزیتهای مهم این ماژول، حذف استهلاک مکانیکی کلیدهای معمولی است. چون در این ماژول هیچ قطعه متحرکی وجود ندارد، عمر مفید آن نسبت به کلیدهای فشاری بیشتر بوده و ظاهر پروژه را نیز مدرنتر میکند.

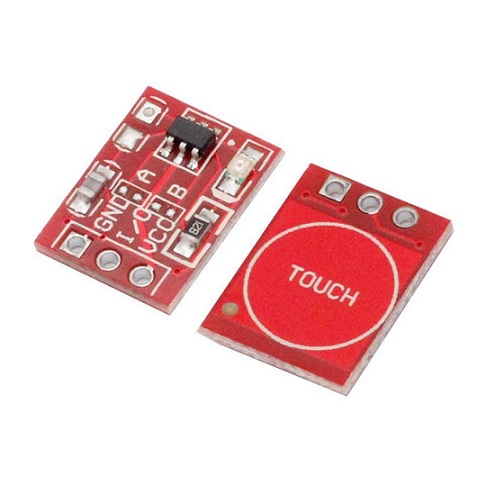

ماژول لمسی TTP223 معمولاً دارای سه پایه VCC، GND و OUT است. پایه VCC به تغذیه مثبت، پایه GND به زمین و پایه OUT به ورودی دیجیتال میکروکنترلر متصل میشود. هنگام لمس سطح سنسور، خروجی ماژول تغییر وضعیت میدهد و این تغییر توسط برنامه قابل تشخیص است.
این ماژول به دلیل ابعاد کوچک، مصرف پایین، راهاندازی آسان و قیمت مناسب، برای پروژههای آموزشی، آردوینو، رباتیک، کنترل تجهیزات، ساخت پنل لمسی و مدارهای هوشمند بسیار مناسب است.
ویژگیهای محصول
- مدل TTP223
- سنسور لمسی خازنی تک کاناله
- مناسب برای جایگزینی کلید فشاری معمولی
- دارای خروجی دیجیتال HIGH/LOW
- قابل استفاده با آردوینو، AVR، STM32، ESP8266 و ESP32
- دارای سه پایه VCC، GND و OUT
- ابعاد کوچک و نصب آسان
- مصرف انرژی پایین
- مناسب برای پروژههای آموزشی و DIY
- بدون قطعه مکانیکی و دارای عمر مفید بالا
- قابل استفاده برای کنترل LED، رله، ماژولها و ورودی میکروکنترلر
- عملکرد ساده و مناسب برای کاربران مبتدی تا حرفهای
مشخصات فنی
| مشخصات | توضیحات |
|---|---|
| مدل | TTP223 |
| نوع محصول | ماژول سنسور لمسی خازنی |
| نوع سنسور | Capacitive Touch |
| تعداد کانال | 1 کانال |
| ولتاژ کاری رایج | حدود 2 تا 5.5 ولت DC |
| نوع خروجی | دیجیتال HIGH/LOW |
| پایهها | VCC, GND, OUT |
| حالت عملکرد رایج | لحظهای مانند کلید فشاری |
| مناسب برای | آردوینو، میکروکنترلرها، بردهای آموزشی و پروژههای DIY |
| کاربرد اصلی | تشخیص لمس و جایگزینی کلید مکانیکی |
کاربردهای ماژول لمسی TTP223
- ساخت کلید لمسی
- جایگزینی کلید فشاری در مدارها
- روشن و خاموش کردن LED
- کنترل رله با مدار مناسب
- استفاده در پروژههای آردوینو
- ساخت پنل کنترل لمسی
- استفاده در پروژههای رباتیک
- ساخت تجهیزات هوشمند
- استفاده در پروژههای خانه هوشمند
- کنترل ورودی میکروکنترلر
- استفاده در مدارهای آموزشی و دانشجویی
- ساخت کلید مخفی پشت سطوح غیر فلزی نازک
مزایای استفاده از ماژول TTP223
ماژول لمسی TTP223 به دلیل راهاندازی ساده و عملکرد دیجیتال، یکی از بهترین گزینهها برای اضافه کردن قابلیت لمس به پروژههای الکترونیکی است. این ماژول نیاز به مدار پیچیده ندارد و بهراحتی میتوان آن را به ورودی دیجیتال میکروکنترلر متصل کرد.
استفاده از این ماژول باعث میشود ظاهر پروژه حرفهایتر و مدرنتر شود. همچنین به دلیل نداشتن قطعه مکانیکی، مشکل خرابی یا فرسودگی کلیدهای فشاری در آن وجود ندارد.
نکات مهم هنگام استفاده
برای عملکرد بهتر، سطح لمسی ماژول را با دست خشک و تمیز لمس کنید. این ماژول معمولاً از پشت سطوح غیر فلزی نازک مانند پلاستیک، شیشه یا طلق نیز قابلیت تشخیص لمس دارد، اما ضخامت و جنس سطح روی حساسیت آن تأثیر میگذارد.
هنگام اتصال به میکروکنترلر، پایه VCC و GND را بهدرستی وصل کنید و خروجی OUT را به یکی از پایههای دیجیتال برد متصل نمایید. اتصال اشتباه تغذیه ممکن است باعث آسیب دیدن ماژول شود.
