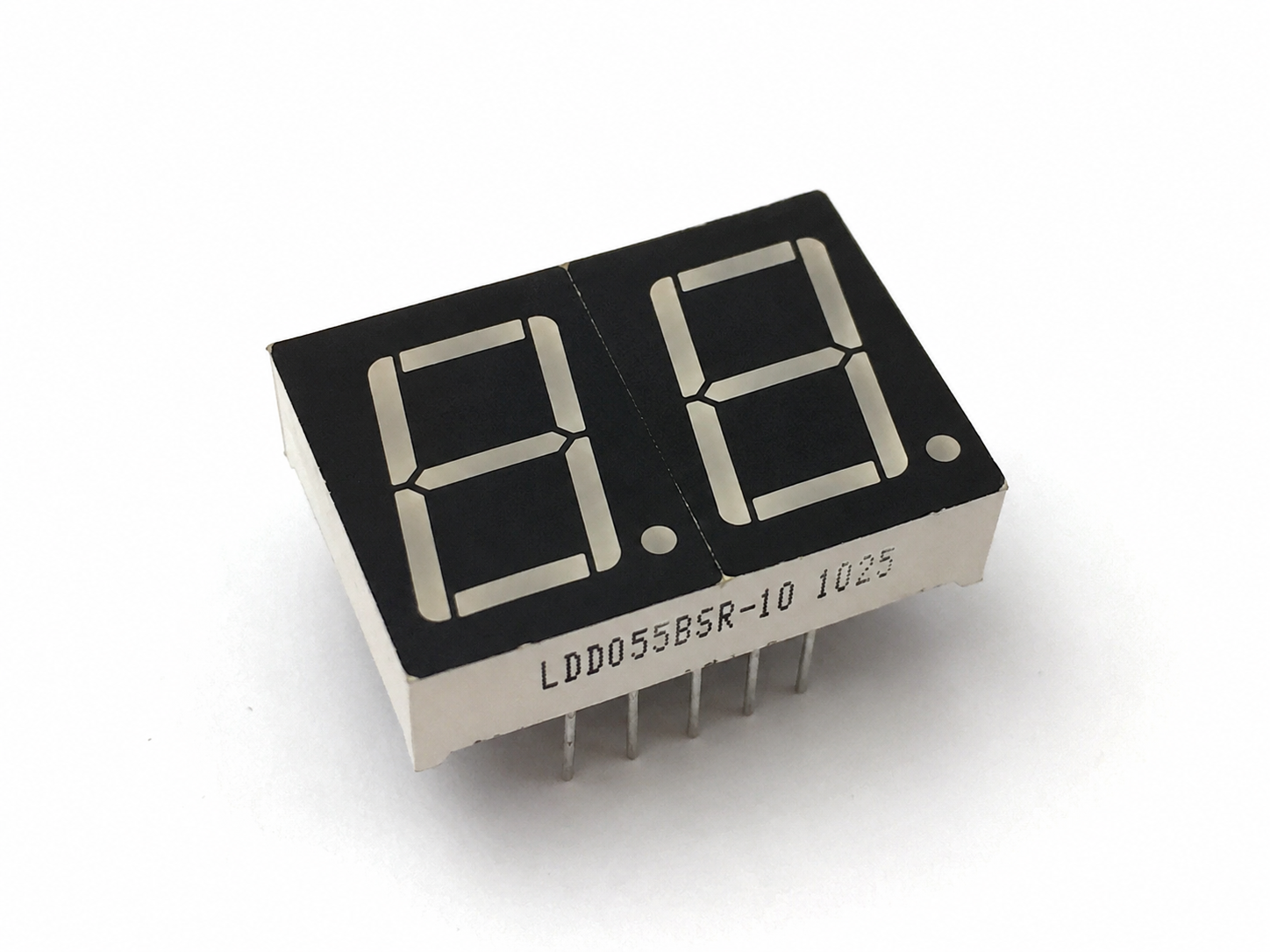

سون سگمنت دوبل LDD055BSR-10 یک نمایشگر LED دو رقمی است که برای نمایش اعداد 00 تا 99 در مدارهای دیجیتال کاربرد دارد. این قطعه به دلیل داشتن دو رقم در یک بدنه، فضای کمتری روی برد اشغال میکند و برای طراحی مدارهای جمعوجور، پروژههای آموزشی و تجهیزات اندازهگیری گزینهای مناسب محسوب میشود.

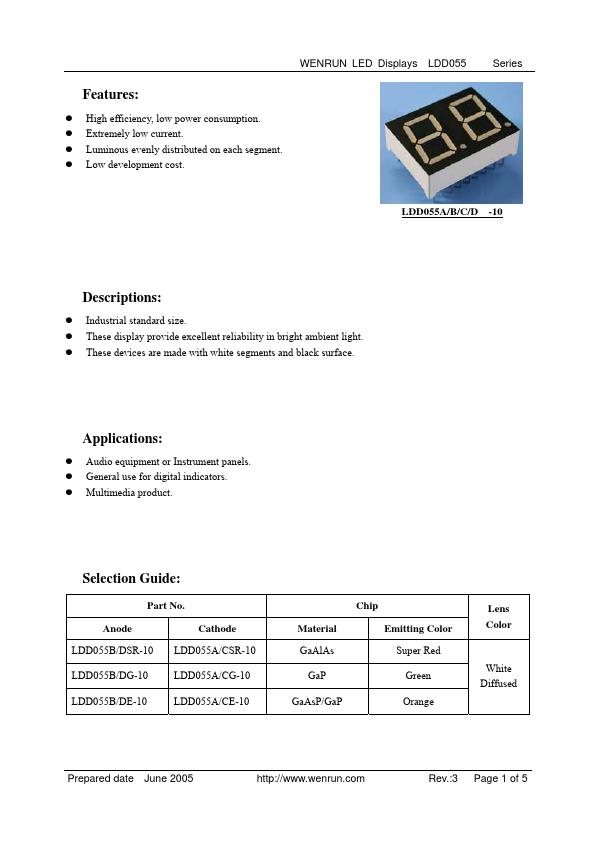

این نمایشگر دارای رنگ نور قرمز و بدنه مشکی با سگمنتهای سفید است. طبق توضیحات دیتاشیت، این سری برای نمایش مطمئن در محیطهای روشن طراحی شده و از ویژگیهایی مثل مصرف کم، بازدهی مناسب و توزیع یکنواخت نور در سگمنتها برخوردار است.
مدل LDD055BSR-10 در بازار ایران معمولاً با عنوان سون سگمنت دوبل آند مشترک قرمز شناخته میشود. در منابع فروش ایرانی نیز این مدل با مشخصات دو دیجیت، قرمز، آند و سایز حدود 0.5 اینچ ثبت شده است.
مشخصات فنی
| مشخصات | مقدار |
|---|---|
| مدل | LDD055BSR-10 |
| نوع قطعه | سون سگمنت LED دوبل |
| تعداد رقم | 2 رقم |
| رنگ نور | قرمز |
| نوع اتصال | آند مشترک Common Anode |
| سایز رقم | حدود 0.55 اینچ |
| ارتفاع رقم | 14.2 میلیمتر |
| نوع نصب | DIP / پایهدار |
| رنگ بدنه | مشکی |
| رنگ سگمنت خاموش | سفید |
| کاربرد | نمایش عدد، تایمر، شمارنده، ولتمتر، پروژههای آردوینو |
ویژگیهای محصول
- نمایشگر عددی دو رقمی
- مناسب برای نمایش اعداد 00 تا 99
- نور قرمز با خوانایی مناسب
- نوع آند مشترک
- مصرف پایین و بازدهی مناسب
- مناسب برای نصب روی PCB و برد سوراخدار
- قابل راهاندازی با میکروکنترلر، آردوینو، درایور سون سگمنت یا مالتیپلکس
- مناسب برای پروژههای آموزشی و صنعتی سبک
کاربردها
- ساخت تایمر و کرنومتر
- شمارنده دیجیتال
- نمایش مقدار ولتاژ یا جریان
- نمایش عدد در پنلهای کنترلی
- پروژههای آردوینو و میکروکنترلر
- تجهیزات آزمایشگاهی و آموزشی
- نمایشگر دما، رطوبت، سرعت یا مقدار سنسورها
نکته مهم هنگام استفاده
این قطعه آند مشترک است؛ بنابراین پایه مشترک به مثبت تغذیه متصل میشود و برای روشن شدن هر سگمنت، پایه مربوط به آن سگمنت باید در وضعیت LOW قرار بگیرد. برای جلوگیری از آسیب دیدن LEDهای داخلی، حتماً از مقاومت محدودکننده جریان در مسیر سگمنتها استفاده شود.
