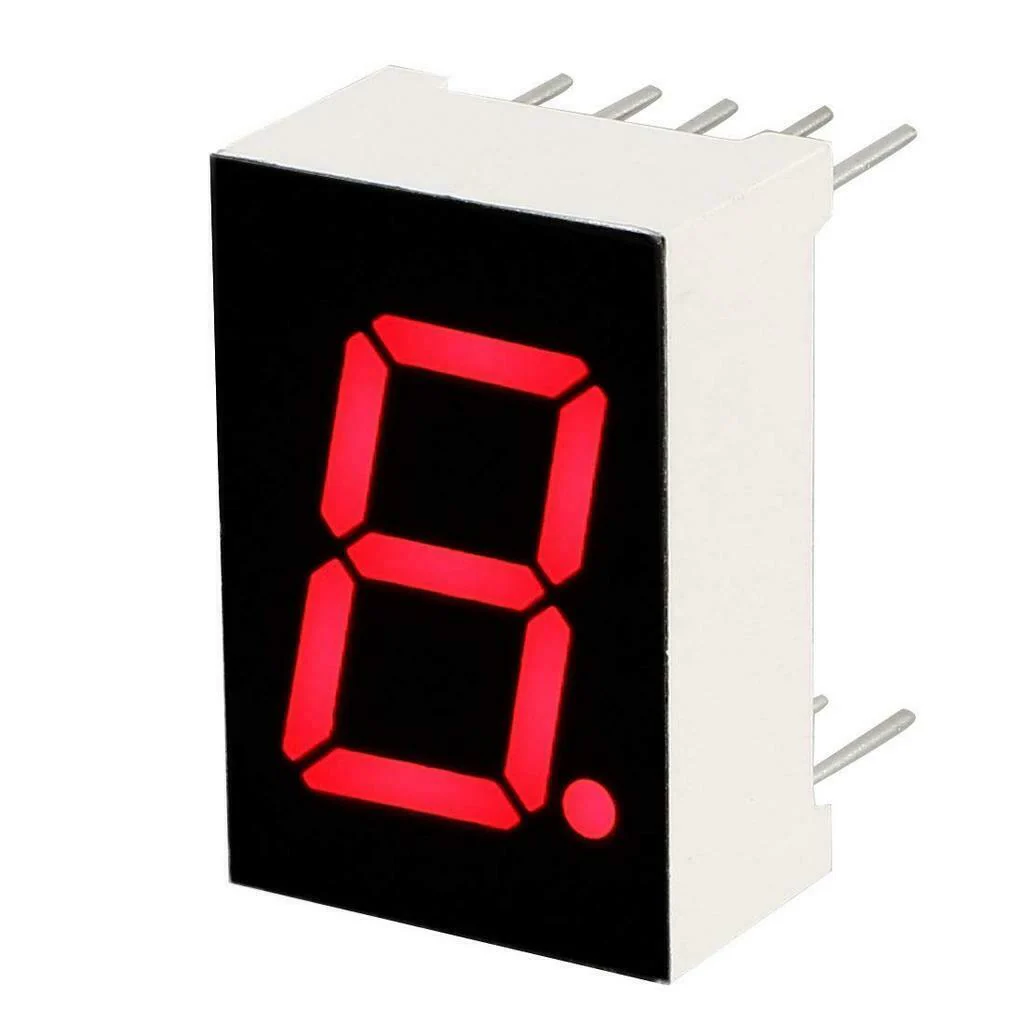

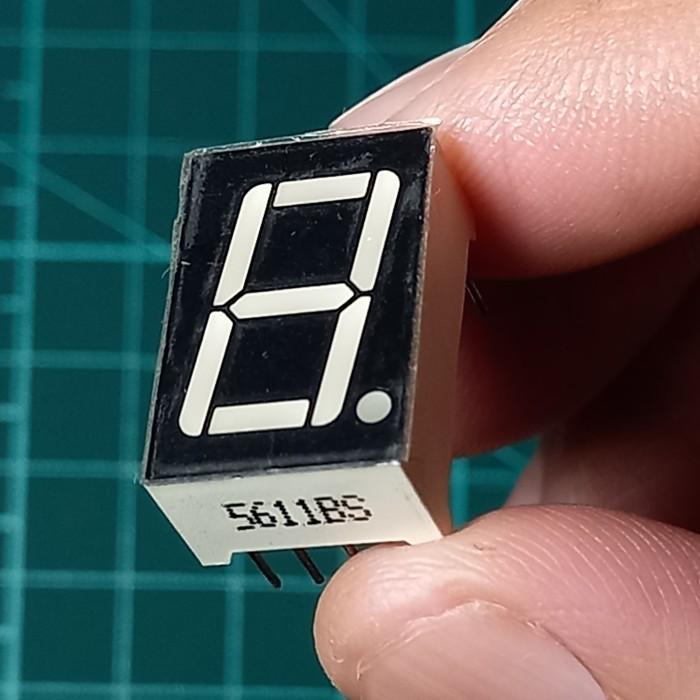

سون سگمنت تکی 5611BS یک نمایشگر عددی LED پرکاربرد برای نمایش اعداد 0 تا 9 و نقطه اعشار است. این قطعه از 7 سگمنت اصلی بههمراه DP تشکیل شده و به دلیل ابعاد مناسب، خوانایی خوب و مصرف پایین، گزینهای کاربردی برای پروژههای دانشجویی، بردهای آموزشی، تجهیزات اندازهگیری و مدارهای دیجیتال محسوب میشود.
این مدل دارای نور قرمز Ultra-Bright و ارتفاع رقم 0.56 اینچ / 14.2 میلیمتر است. طبق اطلاعات سازنده، مدل 5611BS یک نمایشگر تکرقمی از نوع Common Anode است و ولتاژ فوروارد معمول آن در جریان تست 10mA حدود 1.8V گزارش شده است.
مشخصات فنی
| مشخصات | مقدار |
|---|---|
| مدل | 5611BS |
| نوع قطعه | سون سگمنت LED تکی |
| تعداد رقم | 1 رقم |
| رنگ نور | قرمز Ultra-Bright |
| نوع اتصال | آند مشترک Common Anode |
| سایز نمایشگر | 0.56 اینچ |
| ارتفاع رقم | 14.2 میلیمتر |
| ابعاد کلی بدنه | حدود 19 × 12.6 میلیمتر |
| ضخامت بدنه | حدود 8 میلیمتر |
| فاصله پایهها | 2.54 میلیمتر |
| تعداد پایه | 10 پایه |
| ولتاژ فوروارد معمول | حدود 1.8 ولت |
| جریان پیوسته مجاز هر LED | تا 30mA |
| دمای کاری | 20- تا 75+ درجه سانتیگراد |

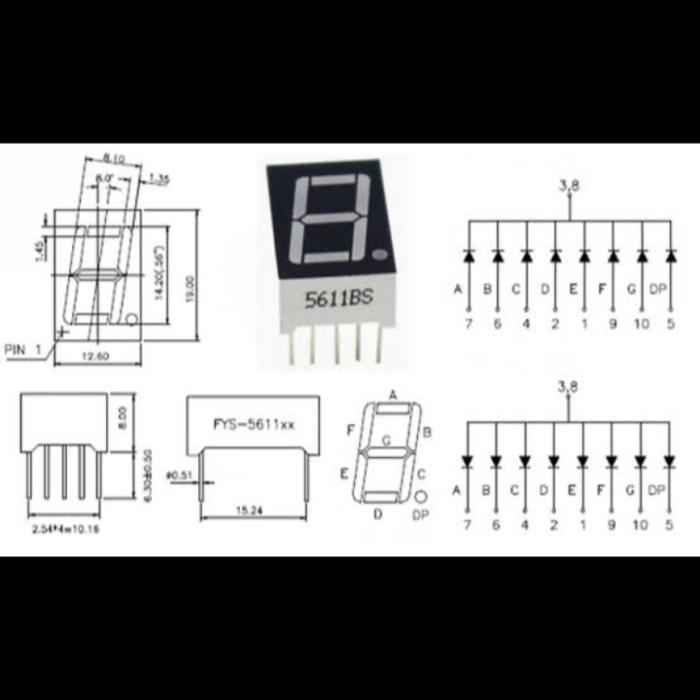

ابعاد بدنه، ارتفاع رقم، ضخامت، فاصله پایهها و چیدمان پایهها در دیاگرام دیتاشیت 5611BS مشخص شدهاند.
پایهها و نحوه اتصال
در مدل 5611BS پایههای 3 و 8 پایههای مشترک آند هستند و باید به مثبت تغذیه متصل شوند. پایههای سگمنتها طبق دیاگرام به این صورت هستند:
A پایه 7، B پایه 6، C پایه 4، D پایه 2، E پایه 1، F پایه 9، G پایه 10 و DP پایه 5.
برای راهاندازی این مدل با آردوینو یا میکروکنترلر، باید هر سگمنت از طریق مقاومت محدودکننده جریان کنترل شود. در سون سگمنت آند مشترک، برای روشن شدن سگمنت، پایه آن سگمنت باید LOW شود.
ویژگیهای محصول
- نمایشگر عددی تکی با نور قرمز
- مناسب برای نمایش اعداد 0 تا 9
- دارای نقطه اعشار DP
- نوع آند مشترک
- قابل استفاده با آردوینو، AVR، PIC، STM32 و ESP
- مناسب برای پروژههای آموزشی و صنعتی سبک
- خوانایی مناسب در ابعاد کوچک
- قابل نصب روی برد سوراخدار و PCB
کاربردها
- ساخت شمارنده دیجیتال
- نمایشگر تایمر و کرنومتر
- نمایش ولتاژ، جریان، دما یا مقدار سنسورها
- پروژههای آموزشی آردوینو
- تابلوهای عددی کوچک
- مدارهای دیجیتال و آزمایشگاهی
- پنلهای کنترلی ساده
نکته مهم
این قطعه ماژول آماده نیست و برای استفاده مستقیم باید مقاومت محدودکننده جریان در مسیر سگمنتها قرار بگیرد. همچنین به دلیل آند مشترک بودن، اگر در مدار یا کدنویسی بهاشتباه بهعنوان کاتد مشترک تعریف شود، نمایشگر درست کار نخواهد کرد.
