کانکتور USB-A مادگی

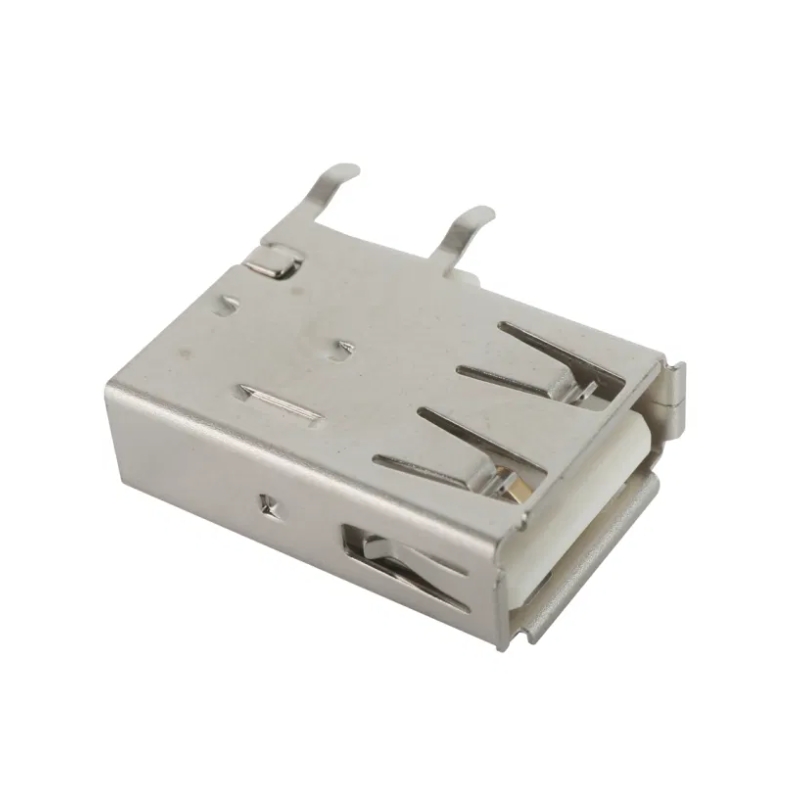

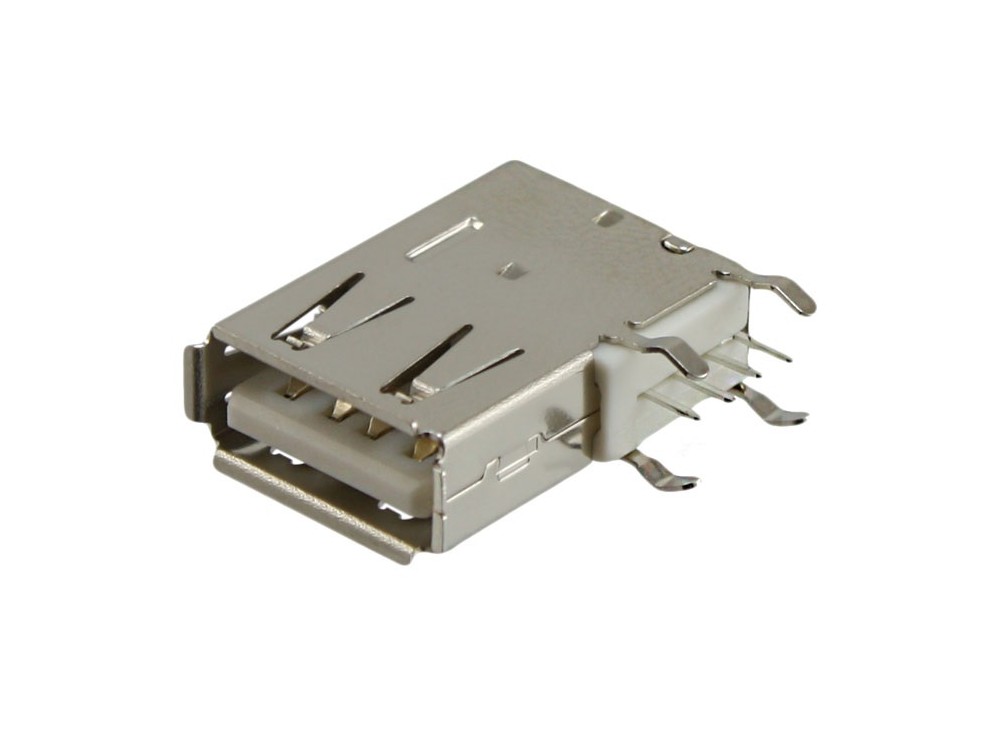

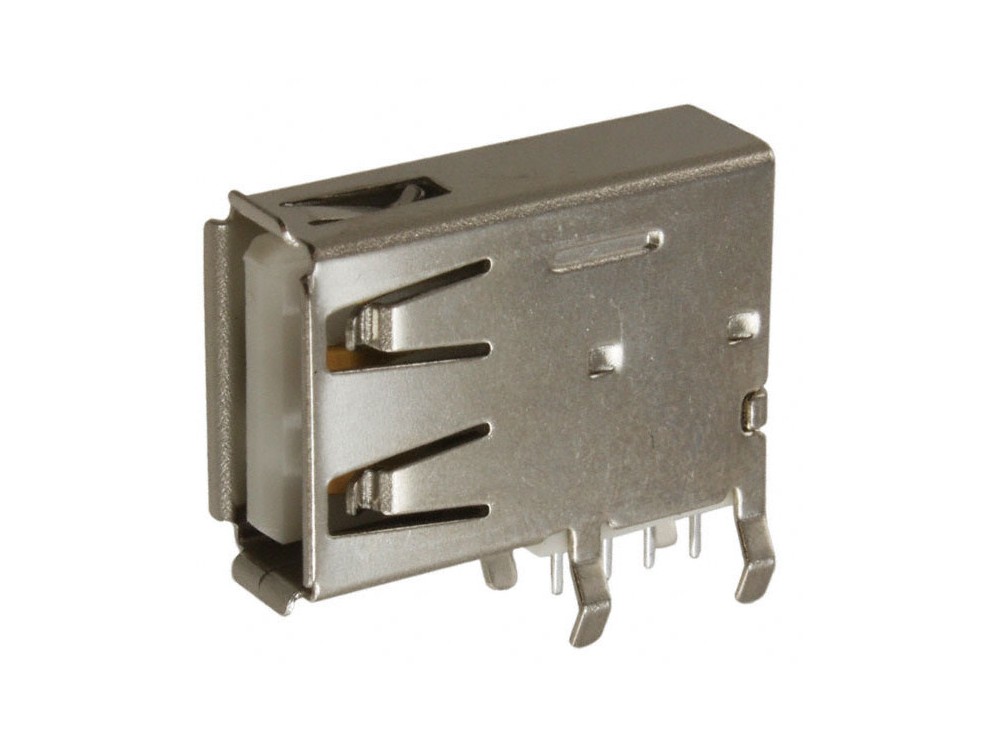

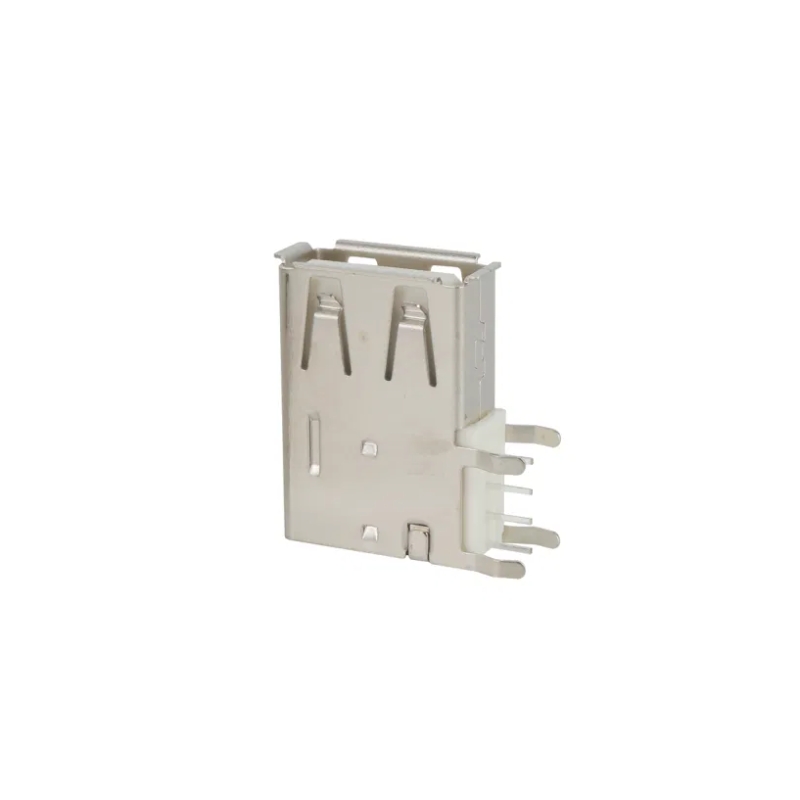

کانکتور USB-A مادگی رایت یکی از قطعات پرکاربرد در طراحی و تعمیر بردهای الکترونیکی است. این کانکتور از نوع USB Type-A Female بوده و به دلیل طراحی رایت یا زاویه‌دار، به‌صورت خوابیده و افقی روی برد نصب می‌شود. این ویژگی باعث می‌شود برای مدارهایی که فضای عمودی محدود دارند یا نیاز است پورت USB از لبه برد خارج شود، گزینه‌ای بسیار مناسب باشد.

این قطعه برای اتصال کابل USB، فلش USB یا سایر تجهیزات دارای کانکتور USB-A به مدار مورد استفاده قرار می‌گیرد. بسته به طراحی مدار، می‌توان از پایه‌های آن برای انتقال تغذیه ۵ ولت USB یا خطوط دیتای USB استفاده کرد.

کانکتور USB-A مادگی رایت معمولاً دارای پایه‌های اصلی VBUS، D-، D+ و GND است. بدنه فلزی کانکتور نیز علاوه بر افزایش مقاومت مکانیکی، باعث استحکام بهتر هنگام اتصال و جدا کردن کابل یا فلش USB می‌شود.

این کانکتور به‌تنهایی ماژول شارژر، مبدل ولتاژ یا مدار ارتباطی نیست؛ بلکه یک قطعه اتصال‌دهنده پسیو است و عملکرد نهایی آن به مدار طراحی‌شده روی برد بستگی دارد. از این قطعه می‌توان در تعمیرات برد، طراحی PCB، منابع تغذیه، پاوربانک‌ها، بردهای توسعه، تجهیزات USB و پروژه‌های الکترونیکی سفارشی استفاده کرد.

ویژگی‌های محصول

• کانکتور USB Type-A مادگی
• مدل رایت / خوابیده / ۹۰ درجه
• مناسب برای نصب افقی روی برد PCB
• مناسب برای قرارگیری در لبه برد
• دارای بدنه فلزی مقاوم
• مناسب برای انتقال تغذیه USB و خطوط دیتا طبق طراحی مدار
• قابل استفاده در تعمیرات بردهای الکترونیکی
• مناسب برای طراحی مدارهای سفارشی و پروژه‌های DIY
• نصب از طریق لحیم‌کاری روی PCB
• کاربردی برای منابع تغذیه، بردهای توسعه و تجهیزات USB

مشخصات فنی

کاربردهای کانکتور USB-A مادگی رایت

• طراحی بردهای دارای پورت USB-A
• نصب در لبه بردهای الکترونیکی
• تعمیر یا تعویض سوکت USB آسیب‌دیده
• استفاده در منابع تغذیه و پاوربانک‌ها
• ساخت خروجی USB برای تغذیه ۵ ولت با مدار مناسب
• اتصال فلش USB یا کابل USB به مدار
• طراحی بردهای توسعه و آموزشی
• استفاده در پروژه‌های DIY
• ساخت تجهیزات الکترونیکی سفارشی
• استفاده در مدارهای ارتباطی USB طبق طراحی برد

مزایای استفاده از کانکتور USB-A رایت

طراحی رایت یا زاویه‌دار این کانکتور باعث می‌شود پورت USB به‌صورت افقی روی برد قرار بگیرد و از لبه مدار قابل دسترسی باشد. این ویژگی در محصولاتی که داخل قاب نصب می‌شوند یا فضای عمودی کمی دارند، بسیار کاربردی است.

بدنه فلزی و پایه‌های لحیمی این کانکتور نیز باعث اتصال مکانیکی مناسب روی برد شده و استفاده از آن را برای تعمیرات و طراحی مدار ساده‌تر می‌کند.

تفاوت کانکتور USB-A رایت با مدل صاف

مدل صاف معمولاً به‌صورت عمودی یا با ارتفاع بیشتر روی برد قرار می‌گیرد، اما مدل رایت به‌صورت خوابیده و زاویه ۹۰ درجه نصب می‌شود. بنابراین اگر در طراحی برد نیاز دارید درگاه USB از کنار یا لبه برد بیرون بیاید، مدل رایت انتخاب مناسب‌تری است.

نکات مهم هنگام استفاده

این محصول فقط یک کانکتور است و مدار داخلی برای شارژ، تبدیل ولتاژ یا تبدیل دیتا ندارد. برای استفاده به‌عنوان خروجی شارژ، ورودی تغذیه یا درگاه ارتباطی USB، باید مدار مناسب در کنار آن طراحی شود.

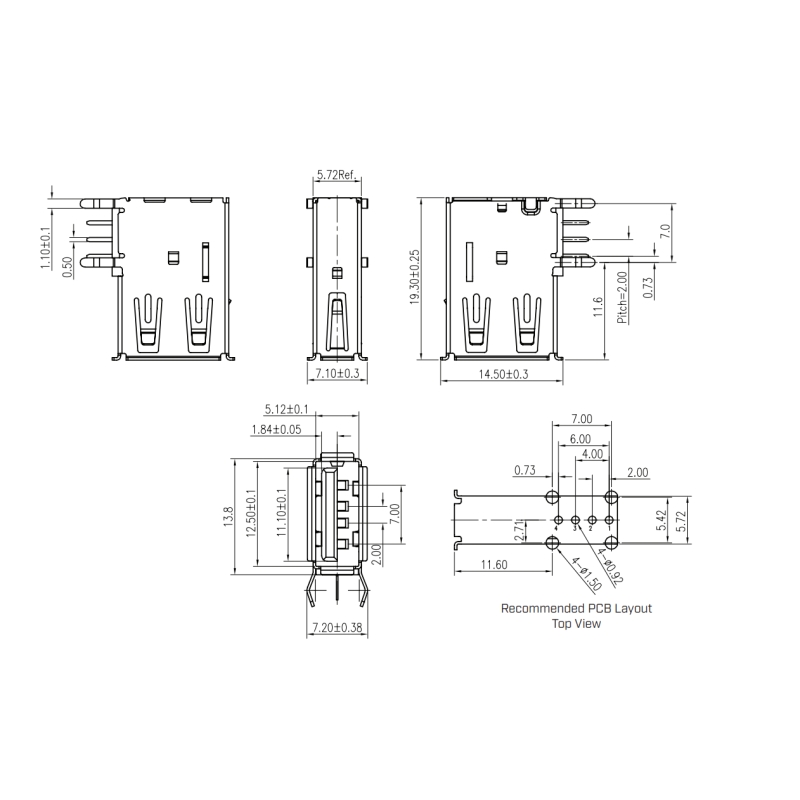

هنگام نصب، ترتیب پایه‌های VBUS، D-، D+ و GND را طبق نقشه کانکتور و طراحی برد بررسی کنید. اتصال اشتباه پایه‌ها ممکن است باعث آسیب دیدن مدار یا دستگاه متصل‌شده شود.
