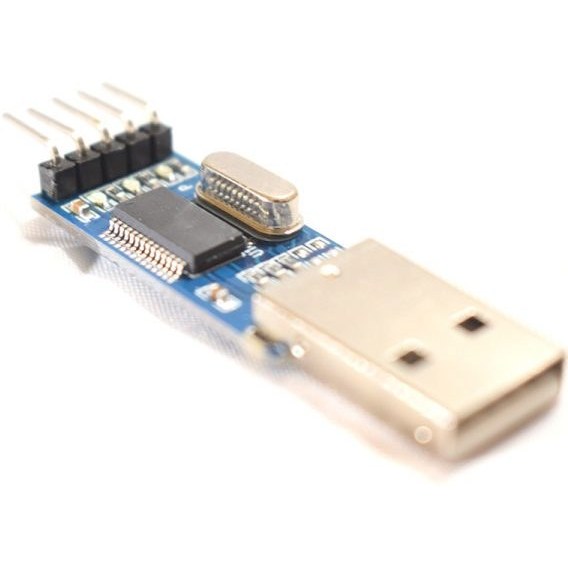

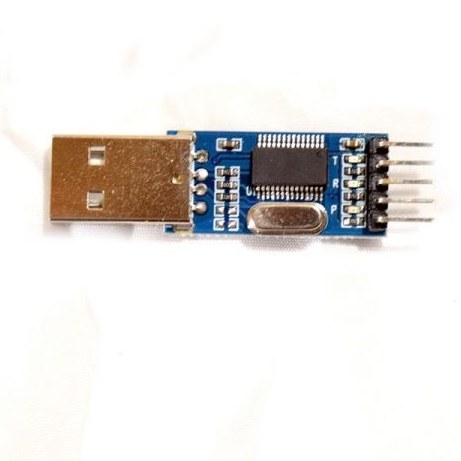

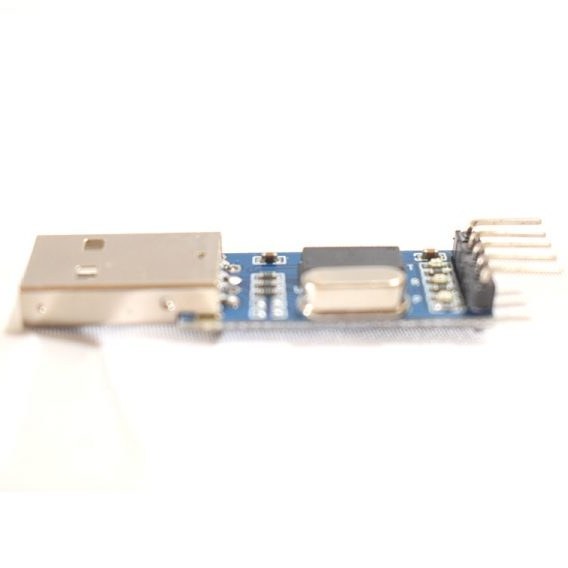

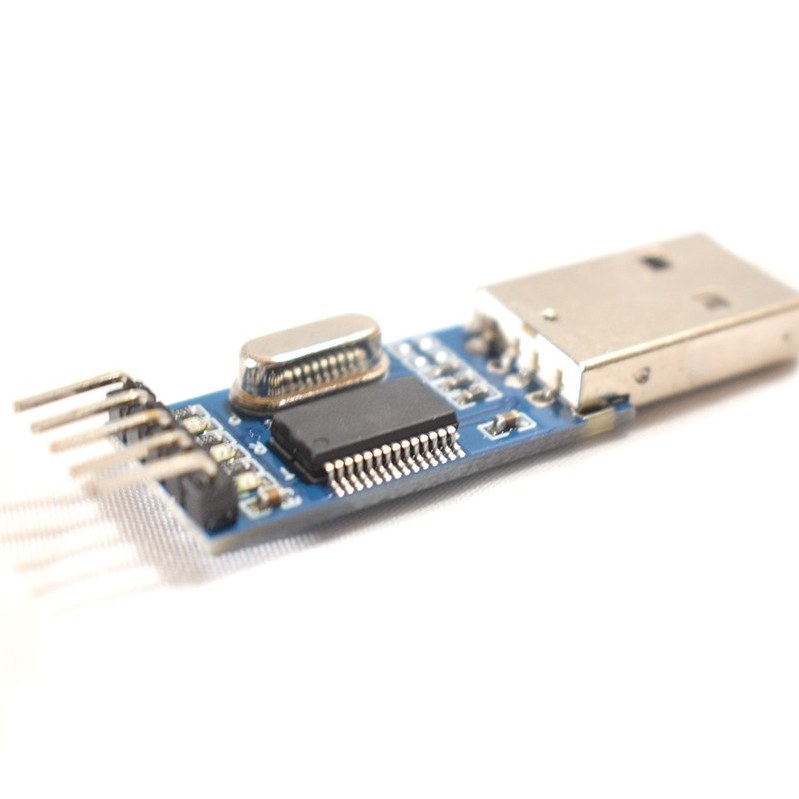

ماژول مبدل USB به TTL با تراشه PL2303

ماژول مبدل USB به TTL با تراشه PL2303 یکی از ابزارهای پرکاربرد در پروژه‌های الکترونیکی، میکروکنترلری، تعمیرات و دیباگ مدارها است. این ماژول ارتباط USB کامپیوتر را به ارتباط سریال UART با سطح TTL تبدیل می‌کند و امکان تبادل داده بین کامپیوتر و بردهای الکترونیکی را فراهم می‌سازد.

این ماژول برای پروگرام، تست، مانیتورینگ و ارتباط سریال با انواع میکروکنترلرها و ماژول‌ها کاربرد دارد. با استفاده از آن می‌توان داده‌های ارسال‌شده از بردهای آردوینو، AVR، STM32، ESP8266، ESP32، ماژول‌های GPS، ماژول‌های GSM و سایر تجهیزات دارای UART را روی کامپیوتر مشاهده یا کنترل کرد.

تراشه PL2303 به‌عنوان مبدل USB به سریال عمل می‌کند و پس از شناسایی در سیستم‌عامل، معمولاً به‌صورت یک پورت COM مجازی در نرم‌افزارهایی مانند Arduino IDE، Serial Monitor، PuTTY، Tera Term و سایر نرم‌افزارهای ترمینال سریال قابل استفاده است.

این ماژول معمولاً دارای پایه‌های VCC، GND، TXD و RXD است. پایه TXD ماژول باید به RX دستگاه مقصد و پایه RXD ماژول باید به TX دستگاه مقصد متصل شود. همچنین اتصال زمین مشترک بین ماژول و مدار هدف برای ارتباط صحیح ضروری است.

ماژول USB به TTL PL2303 به دلیل ابعاد کوچک، قیمت مناسب و راه‌اندازی ساده، گزینه‌ای کاربردی برای دانشجویان، تعمیرکاران، مهندسان الکترونیک و علاقه‌مندان به پروژه‌های DIY محسوب می‌شود.

ویژگی‌های محصول

• دارای تراشه PL2303
• تبدیل USB به سریال TTL
• مناسب برای ارتباط UART با میکروکنترلرها
• قابل استفاده برای دیباگ و مانیتورینگ سریال
• اتصال مستقیم به کامپیوتر از طریق USB
• شناسایی به‌صورت پورت COM مجازی پس از نصب درایور
• مناسب برای آردوینو، AVR، ESP8266، ESP32، STM32 و ماژول‌های سریال
• دارای پایه‌های رایج VCC، GND، TXD و RXD
• ابعاد کوچک و قابل حمل
• مناسب برای پروژه‌های آموزشی، تعمیرات و تست مدار
• کاربردی برای ارتباط با ماژول‌های GPS، GSM، بلوتوث سریال و سایر تجهیزات UART

مشخصات فنی

کاربردهای ماژول USB به TTL PL2303

• ارتباط کامپیوتر با میکروکنترلرها
• دیباگ پروژه‌های آردوینو و AVR
• ارتباط با ESP8266 و ESP32
• مشاهده داده‌های سریال در Serial Monitor
• ارتباط با ماژول GPS
• ارتباط با ماژول GSM
• ارتباط با ماژول‌های بلوتوث سریال
• تست و عیب‌یابی بردهای الکترونیکی
• پروگرام یا تنظیم برخی ماژول‌های سریال
• استفاده در پروژه‌های آموزشی و دانشجویی
• اتصال تجهیزات UART به کامپیوتر
• مانیتورینگ داده‌های سنسورها و بردهای کنترلی

مزایای استفاده از ماژول PL2303

ماژول USB به TTL PL2303 یک ابزار ساده و اقتصادی برای برقراری ارتباط سریال بین کامپیوتر و مدارهای الکترونیکی است. این ماژول برای زمانی مناسب است که برد یا میکروکنترلر موردنظر پورت USB مستقیم ندارد و نیاز است از طریق پایه‌های TX و RX با کامپیوتر ارتباط برقرار کند.

راه‌اندازی ساده، ابعاد کوچک و سازگاری با نرم‌افزارهای ترمینال سریال باعث شده این ماژول یکی از ابزارهای ضروری در جعبه ابزار الکترونیک باشد.

نکات مهم هنگام استفاده

برای ارتباط صحیح، پایه TX ماژول باید به RX مدار هدف و پایه RX ماژول باید به TX مدار هدف متصل شود. همچنین اتصال GND مشترک بین ماژول و مدار الزامی است.

در برخی سیستم‌عامل‌ها ممکن است برای شناسایی ماژول نیاز به نصب درایور PL2303 وجود داشته باشد. همچنین در بعضی نمونه‌های قدیمی یا کپی، امکان ناسازگاری با نسخه‌های جدید ویندوز وجود دارد؛ بنابراین بهتر است قبل از استفاده، درایور مناسب نصب و وضعیت شناسایی در Device Manager بررسی شود.

قبل از اتصال ماژول به مدار، سطح ولتاژ منطقی خروجی را بررسی کنید. اتصال مستقیم سیگنال 5 ولت به بردهایی که فقط با منطق 3.3 ولت کار می‌کنند، ممکن است باعث آسیب دیدن مدار شود.
